氣體檢測儀Modbus通訊協議說明-深國安百科
氣體檢測儀Modbus通訊協議說明：

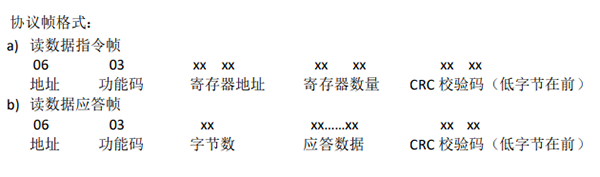

一般氣體檢測儀RS485端口的通信格式為：9600、n、8、1(波特率 9600bps，1 個起始位，8 個數據位，無校驗，1 個停止位)。它協議幀格式：(A)讀數據指令幀為 06(地址) 03(功能碼) xx xx(寄存器地址) xx xx(寄存器數量) xx xx(CRC校驗碼);(B)讀數據指令幀為06(地址) 03(功能碼) xx字節數 xx...xx(應答數據) xx xx(CRC校驗碼)

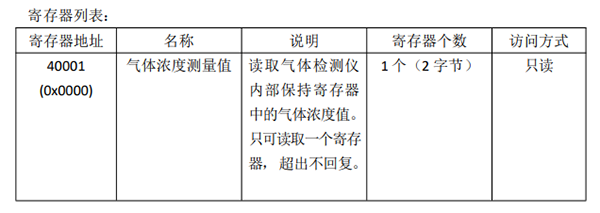

寄存器列表(參考)
注意：通過Modbus協議讀取的氣體檢測儀數據為十六進制無符號整數，需轉換為十進制后，再根據相應傳感器默認的小數點位數來確定實際數值。
操作實例說明：
例如二氧化碳檢測儀如果要獲取當前測量的氣體濃度數據。
請求幀：FF 03 00 00 00 01 91 D4
應答幀：FF 03 02 00 05 51 93
說明：實例中應答幀返回的數值為5，那么二氧化碳檢測儀默認的小數點位數為兩位，所以實際濃度數值為0.05%。
關于氣體檢測儀HJ212通訊協議說明
