目前物聯網氣體在線監測系統組網布設上區分有4-20mA和RS-485兩種通訊接法方案，4-20mA：通常民用采取該方式，RS-485：主要用于工業現場，并且部分應用場景會使用隔離;那么據了解很多用戶由于缺乏專業技術的知識了解，在購買到氣體檢測儀之后，不懂怎么去布設氣體在線監測系統，那么下面由深國安為大家詳細講解物聯網氣體在線監測系統組網布設方案。

氣體在線監測系統組網布設方案：

氣體檢測儀輸出信號主要分為兩種：4-20mA和RS-485。

4-20mA：通常民用采取該方式;

RS-485：主要用于工業現場，并且部分應用場景會使用隔離;

4~20mA模擬量傳輸?shù)奶攸c：處理速度快，在應用時可以省掉軟件開發上的麻煩，很方便的集成到系統中來。但是在實施時，從布線方面講，模擬量的采集只能一對一的布線，即一個模擬量信號必須布一條(對)線。另外，模擬量的抗干擾能力較弱，傳輸?shù)木嚯x、所能表示的數據也很有限。

RS-485傳輸?shù)奶攸c：相對于模擬量信號，RS485的響應速度較慢。但是RS485通訊可以傳輸較大位寬的數據,可以傳輸較多的數據內容。另外在布線上，RS485信號的采集可以采用一對多的總線方式(只用兩條線就可以采集多個信號量)，RS485信號的傳輸距離也較遠，抗干擾能力也較強。行業產品將逐漸由4~20mA替換為RS-485總線形式。

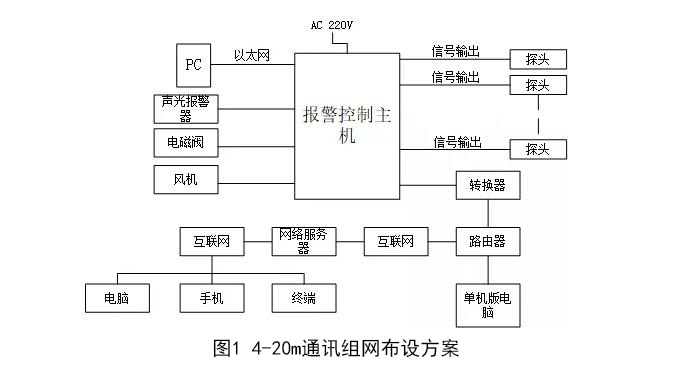

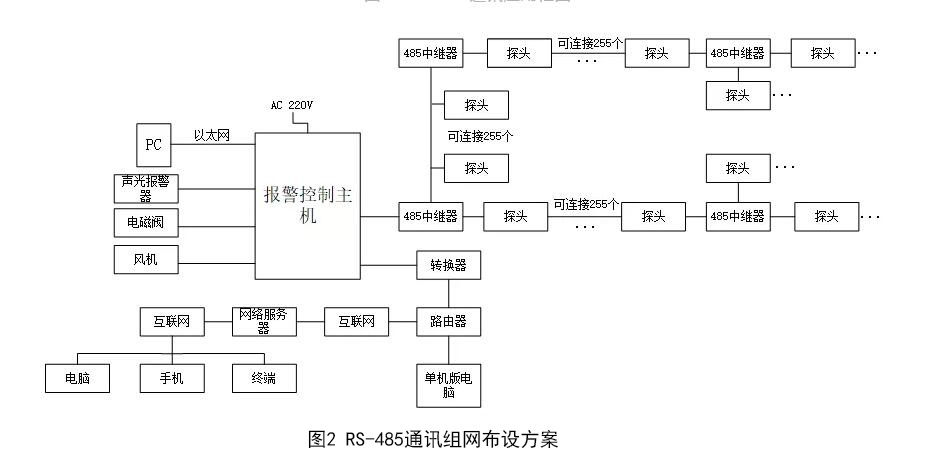

氣體報警控制系統包括氣體檢測探單元、信號傳輸采集單元、顯示單元(報警控制主機上集中顯示)、監控器、控制單元、報警單元、被控設備單元(如風機、電磁閥)組成。氣體檢測探頭將現場檢測到的氣體濃度轉為標準信號，如4-20mA或者RS485等信號，然后將信號輸送到報警控制主機上進行統一顯示。兩種通訊形式的組網框圖如下圖1與圖2所示。

關于氣體在線監測系統組通訊布設說明：

1.行業通訊方案升級

氣體檢測儀早期使用4~20mA模擬量傳輸，由于兩方面原因?qū)⒈籖S-485所替換。

通訊形式特性原因：模擬量傳輸存在系統不可組網、抗干擾性較差及傳輸數量較少等問題;

其次對于氣體檢測廠家而言，4~20mA的檢測儀表過于通用，已被替換，會選用RS-485做自主協議建立替換壁壘。

2.行業標準制定

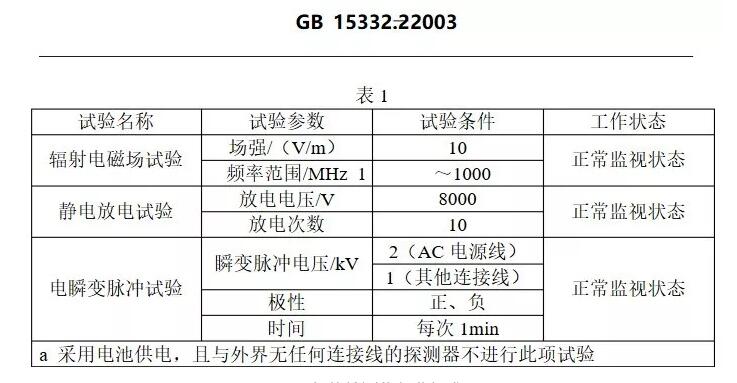

行業標準的發布帶來隔離RS-485需求機會點，氣體檢測儀在冶金、石油、化工、市政、地下管廊等行業應用十分廣泛，根據國標《GB15322.2-2003可燃氣體探測器第2部分：獨立式可燃氣體探測器》5.1.16章節中要求在于市政及城市地下管廊項目中，氣體檢測儀設備接受下表各項測試，試驗后探測器功能應用正常。包括如下：

試驗期間，氣體探測器不應發出報警信號或不可恢復的故障信號;

試驗后，氣體探測器的報警動作值與報警設定值之差不應超過±5%LEL。
