氣體檢測儀4-20mA輸出信號連接布設方案-深國安官網

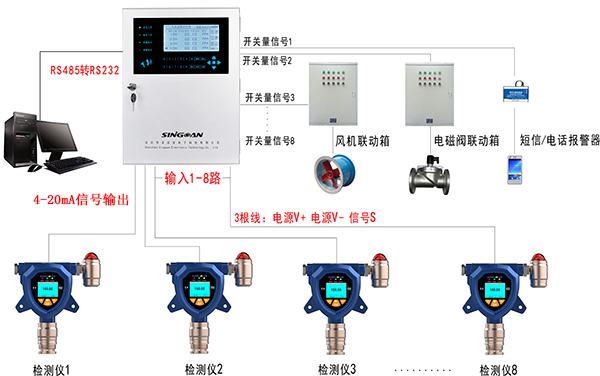

氣體檢測儀4-20mA輸出信號連接布設方案：
一般4-20mA輸出分線制主機是前端探測設備開關信號直接接在主機防區上從而觸發報警主機報警，而這些開關信號必須通過兩條線纜連接氣體泄漏報警器主機的防區端口，每個有線氣體檢測儀都需要將信號線接到分線主機上。他的結構簡單，防區數相對較少也就是說，有多少個氣體檢測儀(防區)就需要多少對線纜。
注：由于RS485總線和分線4-20mA控制器與探測器的鏈接方式不同的是對于連接的電路方式有所不一樣，如果每個探測器都需要一根電線才能完成與控制器的通訊，則稱此種連接方式為分線連接。如果幾個探測器可以共用一根電線完成與控制器的通訊，則稱此種連接方式為總線連接?？偩€一般傳輸?shù)氖菙?shù)字信號，它的形式很多，如RS485總線;CAN總線等。

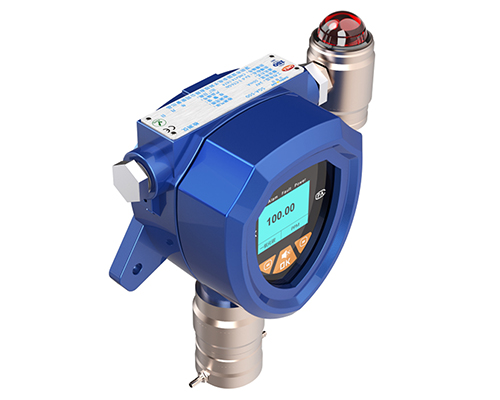

深國安SGA-501系列固定式氣體檢測儀兼容各種氣體控制報警器, PLC, DCS等控制系統, 可以同時實現現場報警預警, 4-20mA標準信號輸出,繼電器開關量輸出; 完美顯示各項技術指標和氣體濃度值; 同時具有多種極強的電路保護功能, 有效防止各種人為因素, 不可控因素導致的儀器損壞。
